Калибровочные сферы

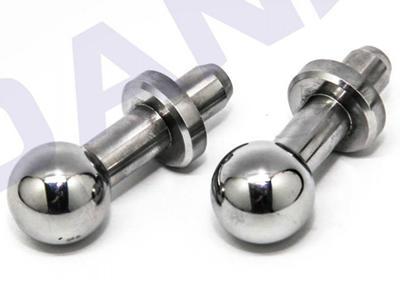

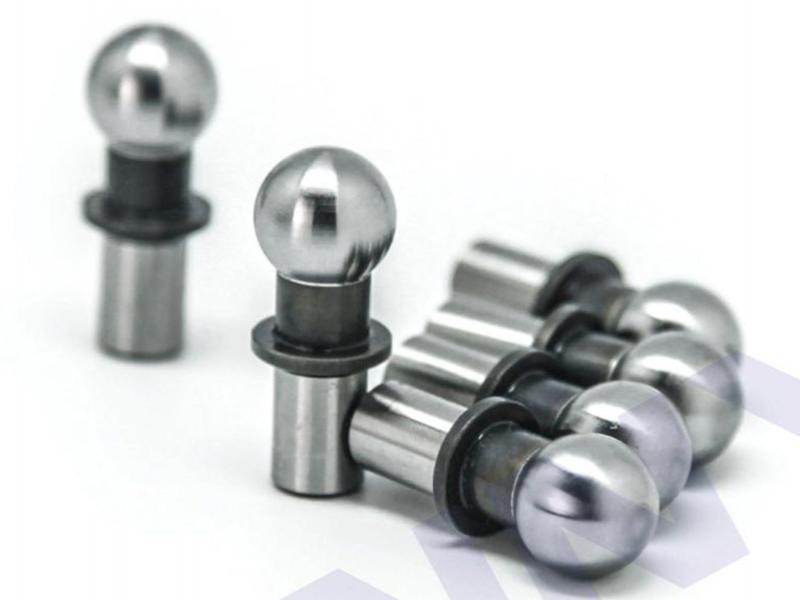

Описание калибровочных сфер
Калибровочные шарики являются широко применимым прибором для калибровки датчиков. Твёрдость прецизионных шаров, выполненных из нержавеющей стали 440-С, достигает 58-60 Rc. Степень эксцентричности не более 0.05мм. Наша фирма может выполнить калибровочные шары под ваши нужды на заказ.
- Калибровочные шары обладают высокой твёрдостью благодаря использования нержавеющей стали 440-С
- Калибровочные шары характеризуются высокой износоустойчивостью благодаря предварительной обработке
- В системе с КИМ калибровочные сферы могут быть использованы как точка отсчёта во время тестов
- Калибровочные шары характеризуются высокой точностью со степенью эксцентричности менее 0.0001дюйма
| Номер | A | B | C | D | Резьба E | Диаметр F | Нетто-вес (фунты) /10 |
| 10180 | 0.2500 | 0.1247 | 0.2000 | 0.58 | 1/4 | 1 | |
| 10181 | 0.3750 | 0.1872 | 0.3000 | 0.75 | 3/8 | 1 | |
| 10182 | 0.3750 | 0.3125 | 0.3000 | 0.74 | 8-32 | 1/2 | 3 |
| 10183 | 0.5000 | 0.2497 | 0.3125 | 0.63 | 6-32 | 1/2 | 3 |
| 10184 | 0.5000 | 0.2497 | 0.4000 | 0.93 | 6-32 | 1/2 | 3 |
| 10185 | 0.5000 | 0.2497 | 0.5000 | 0.88 | 6-32 | 1/2 | 3 |
| 10186 | 0.5000 | 0.3750 | 0.3750 | 1.31 | 10-24 | 5/8 | 6 |
| 10187 | 0.6250 | 0.3122 | 0.4500 | 1.08 | 8-32 | 5/8 | 6 |
| 10188 | 0.6250 | 0.3750 | 0.4500 | 1.42 | 10-24 | 5/8 | 7 |
| 10189 | 0.6250 | 0.3750 | 0.5000 | 1.47 | 10-24 | 3/4 | 9 |
| 10190 | 0.7500 | 0.3750 | 0.5625 | 1.53 | 10-24 | 3/4 | 1.3 |
| 10191 | 1.0000 | 0.5000 | 0.7000 | 1.64 | 10-24 | 1 | 2.5 |
Примечание: Калибровочные сферы можно подобрать по чертежам заказчика или выполнить на заказ
Применение в процессах на ЧПУ

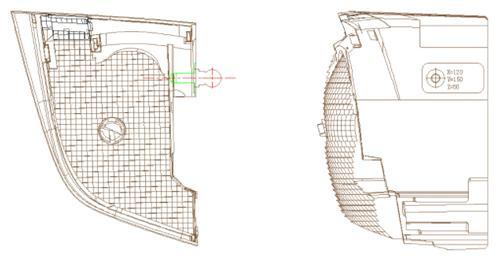

LED матрица особой формы состоит лишь из калибровочной подложки, в данной конструкции не задана первоначальная точка. В задней части присутствует индикатор часового типа.
- Первоначально нужно произвести лицевую сторону с грубым приближением и уже после откалибровать слоты и выемки с помощью калибровочных шаров до нужного значения точности.
- После производим оборотную сторону и приступаем с чистовой обработке наклонных плоскостей
- Наконец, необходимо закончить с лицевой стороной и используя калибровочные шары во время всего процесса
По окончанию данного процесса необходимо произвести калибровку прецизионными шарами, что бы убедиться в точности исполнения.
Применение в процессе электроискровой обработки
- Это рабочая часть машинной пресс-формы, которая нуждается в электроискровой обработке
- Для подобных неровных деталей, единственный способ как качественно обработать деталь это использовать калибровочные шары
- Без использования калибровочных сфер вы не сможете быть уверенны в чистоте выполненных работ
Применение в процессах со свёрлами для глубоких отверстий
- Что бы добиться необходимого уровня охлаждающего эффекта, отверстие для подачи СОЖ спроектировано так, что бы создавать необходимый зазор между формируемой поверхностью.

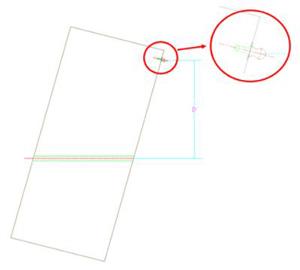

- Отверстия для подачи СОЖ в автомобильных пресс-формах всегда располагаются под наклоном из-за расстояния между отверстием и оформляющей поверхностью. Пресс-форма может быть легко повреждена, если расстояние слишком мало, одновременно с этим, если расстояние слишком велико, не будет необходимого охлаждающего эффекта.
- Процесс производства в устойчивой точке всегда затруднён в случае с наклонными поверхностями. Что приводит к сложностям в производстве наклонных отверстий для подачи СОЖ с обычными трёхмерными свёрлами
- Мы смогли добиться устойчивости положения отверстий с помощью применения калибровочных сфер
