Штифты стопорные (фиксаторы)

Штифты стопорные разработаны для того, что бы была возможность быстро и прочно соединять вращающиеся, либо совершающие линейные колебания детали. Тело штифтов стопорных выполнено из штифтовой головки, штифтового тела, ручки и внутренней пружины. Фиксаторы нашей компании находят широкое применение в упаковочном, медицинском, печатном оборудовании, специальном световом оборудовании и прочее.

Вся наша продукция произведена в соответствии с международным стандартом Elesa+Ganter.

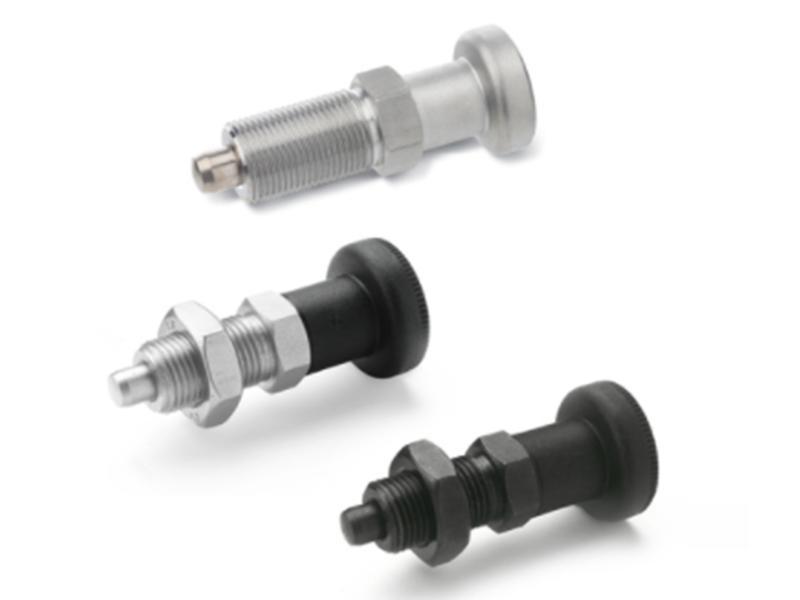

Штифты стопорные, без фиксации в отжатом положении

• Штифтовая головка обычно выступает над штифтом
• Штифтовая головка возвращается в изначальное положение при вытягивании ручки
• При освобождении ручки, штифтовая головка возвращается в своё выступающее положение
• Стандартные типы: YK617，YK817

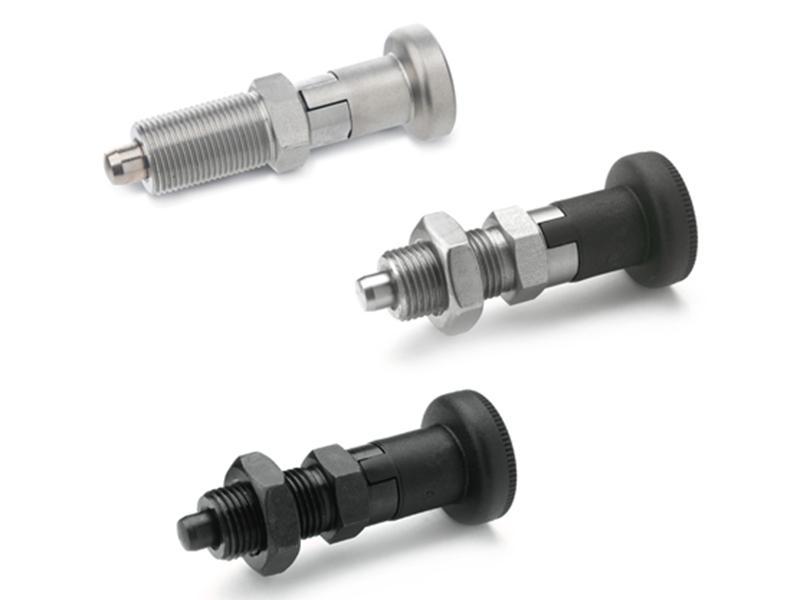

Штифты стопорные, с фиксацией в отжатом положении t

• Штифтовая головка обычно выступает над штифтом
• Штифтовая головка возвращается в изначальное положение при вытягивании ручки
• Штифтовая головка может быть зафиксирована в отжатом положении при повороте ручки на 90 градусов
• Для возвращения в изначальное состояние просто поверните и отожмите ручку, и штифт вернётся в первоначальное состояние за счёт работы внутренней пружины
• Стандартные типы: YK617.1

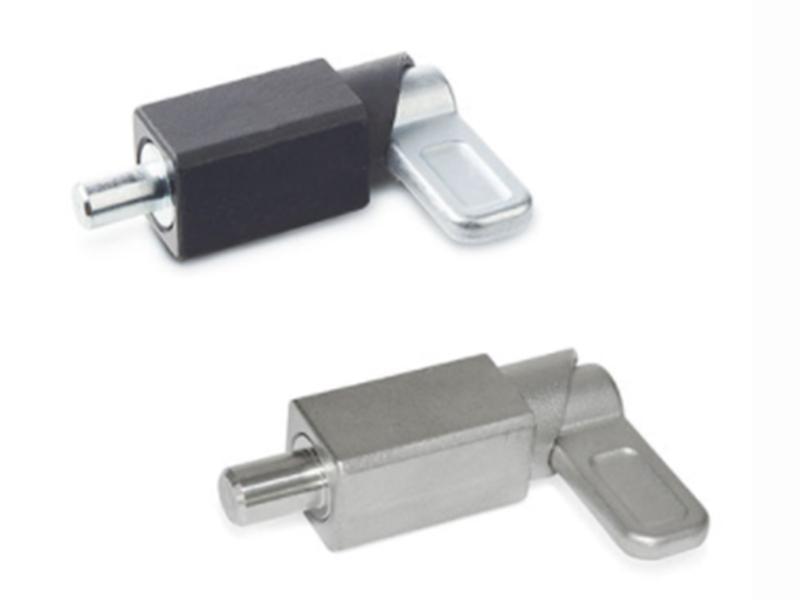

Пружинные защёлки

• Движения поршня контролируются за счёт вращения ручки
• Пружинные защёлки могут применяться, когда необходимо, что бы стопорный стержень временно не должен выступать
• При повороте ручки защёлки на 180 градусов штифтовая головка втягивается, и ручка заходит в блокирующие пазы
• Штифты стопорные с ручкой сконструированы для ситуаций, когда важна скорость втягивания ручки
• Стандартные типы: серия YK722

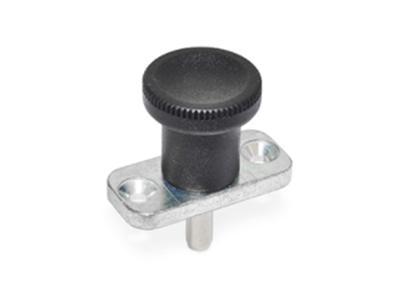

Штифты стопорные с фланцем для поверхностного монтажа

• Данная модель оснащена фланцем, что позволяет точно выставить положение на фиксируемой поверхности
• Стопорный штифт без пружины, но с фланцем, с помощью которого данная модель крепится к поверхности
• Стандартные типы: серия YK608

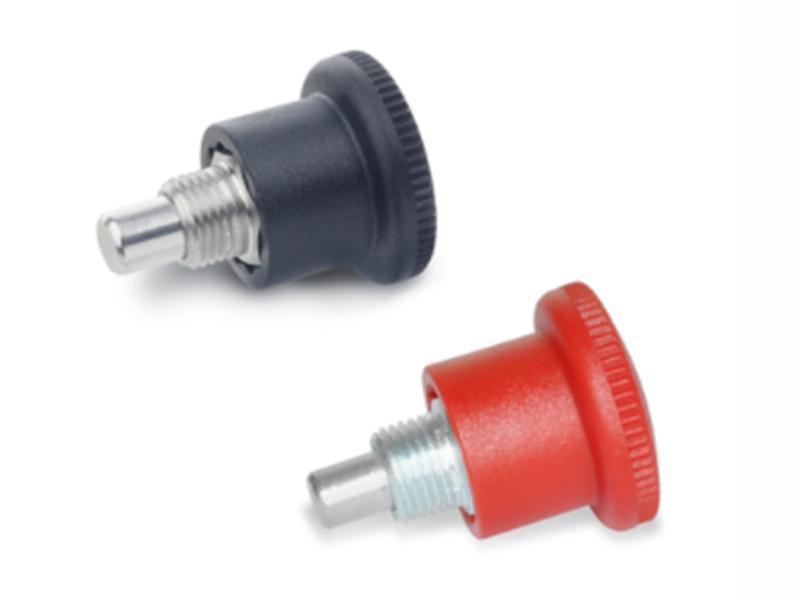

Штифты стопорные миниатюрные

• Отличаются особо малыми размерами, которые составляют две третьих от обычных размеров. Могут применяться на тонком листовом металле.
• Плоскости контргайки, к которым прикладывается гаечный ключ, можно обнаружить при оттягивании стержня. Миниатюрный стопорный штифт можно легко затянуть с помощью вилочного гаечного ключа.
• Стандартные типы: серия YK822

Штифты стопорные с короткой резьбой

• Данные стопорные штифты отличаются компактными размерами, особенно мала часть с резьбой, поэтому данный вид штифтов подходит для использования на тонких листах металла.
• Универсальность их применения обусловлена предотвращением смещения и ошибок установки при подгонке стопорных отверстий.
• Данные стопорные штифты применяются, когда необходимо, что бы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для этого необходимо повернуть ручку на 90 градусов, после оттягивания.
• Стандартные типы: серии YK413, YK717
