Наборы концевых мер длины

Применение КМД
  • Концевые меры могут быть использованы для  отрегулировки токарных станков высокой точности и в помощи управлением измерительным оборудованием в ходе обмерки габаритов деталей.
  • Концевые меры высокой точности необходимы для контроля качества
  • Концевые меры могут быть использованы для выверки оборудования применяемого для контроля качества
Характеристики КМД
  • Каждый комплект КМД поставляется с сертификатом соответствия по допуску размеров
  • Благодаря высокой износостойкости и антикоррозийным характеристикам, КМД нашей фирмы могут быть использованы на протяжении долгого срока без каких-либо дополнительных усилий по защите прибора
  • КМД нашей фирмы обладают высокой стабильностью материала, мало поддающегося перепадам температур, за счёт предварительной обработки высокоточных поверхностей

Наша компания производит КМД в трёх различных материалах: высоко углеродная сталь, вольфрамовая сталь и керамика. Размерный ряд от 1 до 100мм. Вся наша продукция с точностью 0, 1, 2 отвечает стандарту EISEN.

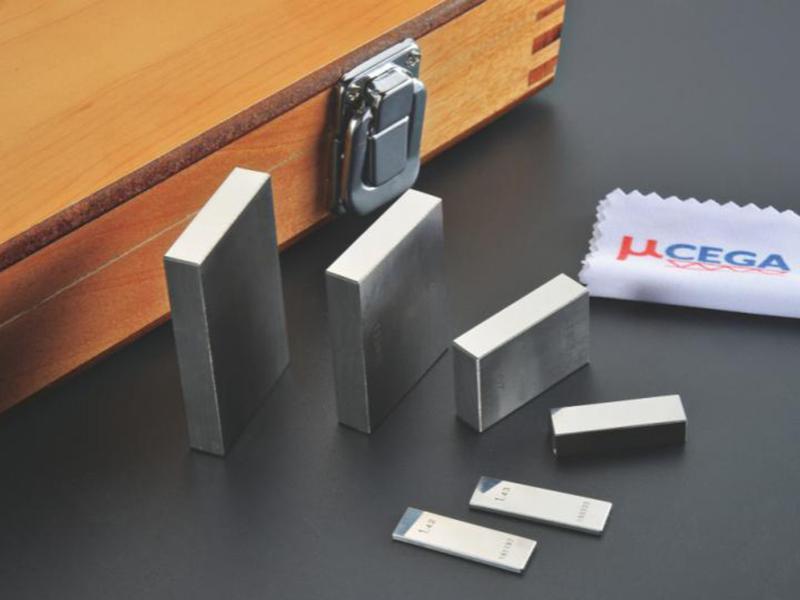

Наборы концевых мер длины

Сохранность размеров КМД, произведённых из высоко углеводной стали, и твёрдость материала в 62-64 HRC, может быть гарантирована за счёт применения особого процесса размагничивания

Материал: высоко углеродная сталь
Относительная плотность: 7.8
Твёрдость: твёрдость по шкале Роквелла 62-64 HRC
Коэффициент температурного расширения: 11.5

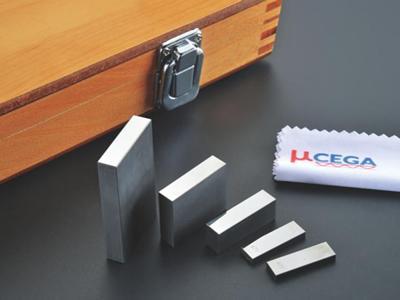

Наборы концевых мер длины

КМД, выполненные из вольфрамовой стали, отличаются высокой твёрдостью материала 91 HRA и износостойкостью, достигнутыми за счёт специальной обработки. Продукт обладает низким уровнем искривления и высокой точностью.

Материал: вольфрамовая сталь
Относительная плотность: 15.0
Hardness: твёрдость по шкале Роквелла 91 HRA
Коэффициент температурного расширения: 5.5

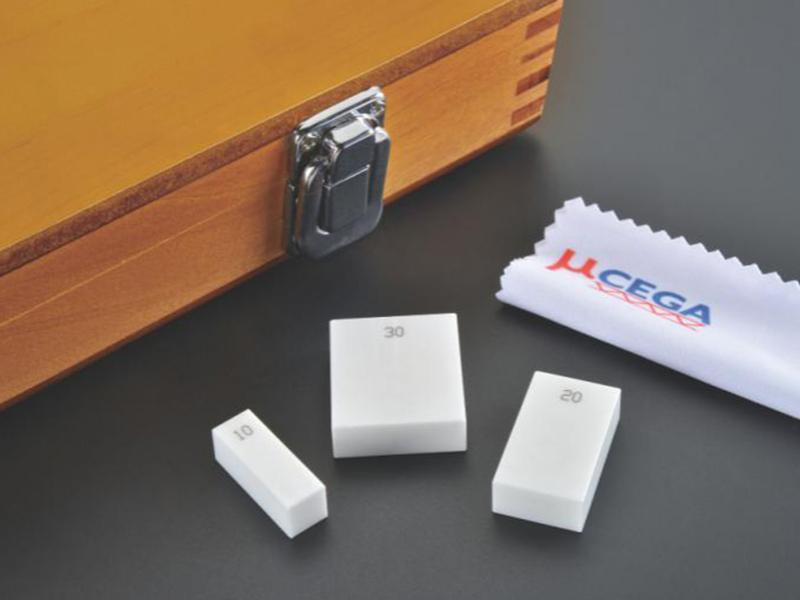

Наборы концевых мер длины

Перепады температур оказывают наименьший эффект именно на керамические КМД. Высокая износостойкость обеспечивают более долгий срок службы КМД (до 5 раз дольше, чем у выполненных из стали). Керамические КМД не нуждаются в дополнительной защите и уходе из-за хороших антикоррозийных характеристик. Одновременно с этим, специальный монокристаллический материал и обработанные высокоточные поверхности, позволяют КМД сохранять первоначальные параметры.

Материал: Керамика
Относительная плотность: 6.0
Твёрдость: твёрдость по Виккерсу 1200 HV
Коэффициент температурного расширения: 11

Параметры классов точности
Номинальная длина Класс 0 Класс 1 Класс 2
Предел допустимых отклонений
0.5-10 0.12 0.20 0.45
10-25 0.14 0.30 0.60
25-50 0.20 0.40 0.80
50-75 0.25 0.50 1.00
75-100 0.30 0.60 1.20
100-150 0.40 0.80 1.60
150-200 0.50 1.00 2.00
200-250 0.60 1.20 2.40
250-300 0.70 1.40 2.80
300-400 0.90 1.80 3.60
400-500 1.10 2.20 4.40
500-600 1.30 2.60 5.00
600-700 1.50 3.00 6.00
700-800 1.70 3.40 6.50
800-900 1.90 3.80 7.50
900-1000 2.00 4.20 8.00

Примечание:
Эталон точности: DIN861-1980 (Германия) 20°C точность (мм)

Наборы концевых мер длины
