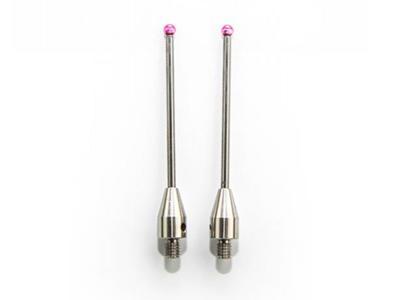

Щупы со сферическими наконечниками из синтетического рубина

Описание щупа
Щуп используется в работе высокоточных КИМ и является частью измерительной системы, которая непосредственно контактирует с деталью, приводя к срабатыванию датчика. Генерируемый сигнал позволяет получить данные измерений.

Измерительный стилус состоит из наконечника из синтетического рубина и удлинителя. Фирма YUKAI производит щупы отвечающие стандарту RENISHAW, что позволяет быть уверенными в жесткости комплектующей и антикоррозийной сопротивляемости. Степень сферичности щупа равен 0.13мкм, а степень точности 5.

Стержень щупа может быть выполнен в одном из четырёх материалов: нержавеющая  или вольфрамовая сталь, керамика и карбон. Мы так же можем изготовить стержни из других материалов по вашему запросу. Ниже можете найти более детальную информацию.

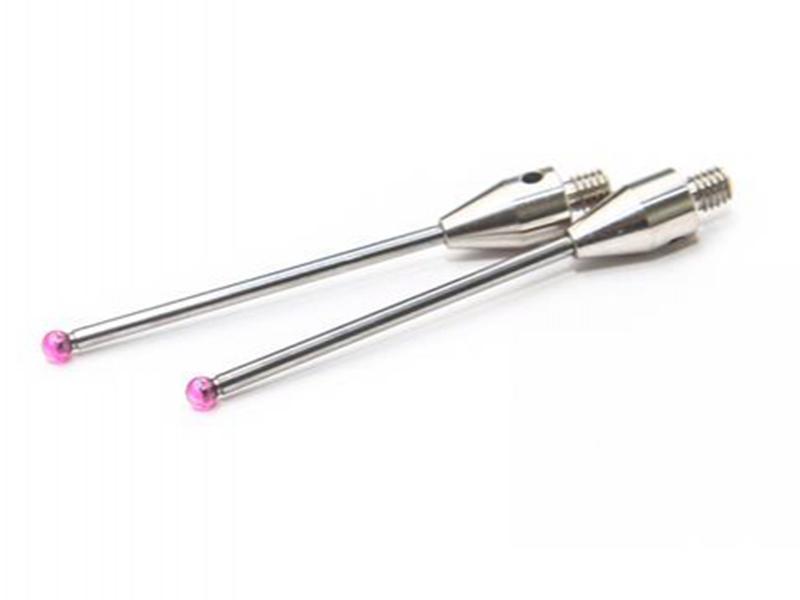

Щуп с стержнем из нержавеющей стали применяется для стилусов длиной 30мм и диаметром более 2мм.

Стержни из карбида вольфрама лучше всего использовать для увеличения жесткости в двух случаях. Либо когда используется стержень маленького диаметра с диаметром рубинового наконечника меньше 1мм, либо для длины до 50мм.

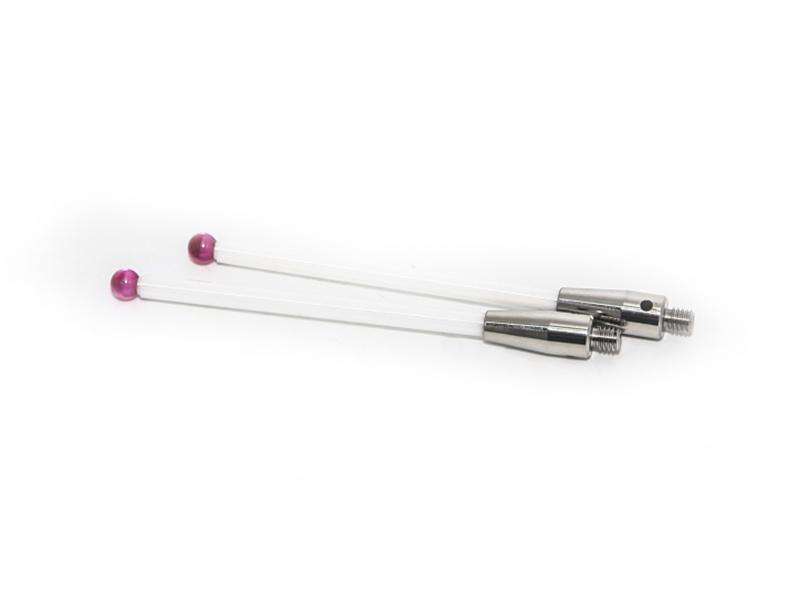

Если диаметр рубинового шарика превышает 3мм,а длина более 50мм, оптимальнее всего использовать керамические стержень, в силу их более легкого веса по сравнению с карбид вольфрамовыми. Керамический стрежень так же усиливает защиту щупа от возможных разрушений во время столкновений.

Щупы с карбоновыми стержнями подходят для системы длиной более 50мм в длину, тк обладают максимальной жёсткостью наряду с лёгким весом. Карбоновый стержень является оптимальным вариантом для работы с тензодатчиками высокой точности, за счёт прекрасных характеристик

• Стилус обладает высоким уровнем стабильности во время эксплуатации, исключающей выпадание шара
• Швейцарский сферический наконечник из синтетического рубина 5 уровня отвечает стандартам RENISHAW
• Мы смогли добиться оптимальной жесткости щупа за счет использования  различных материалов для стержня
