Описание продукции

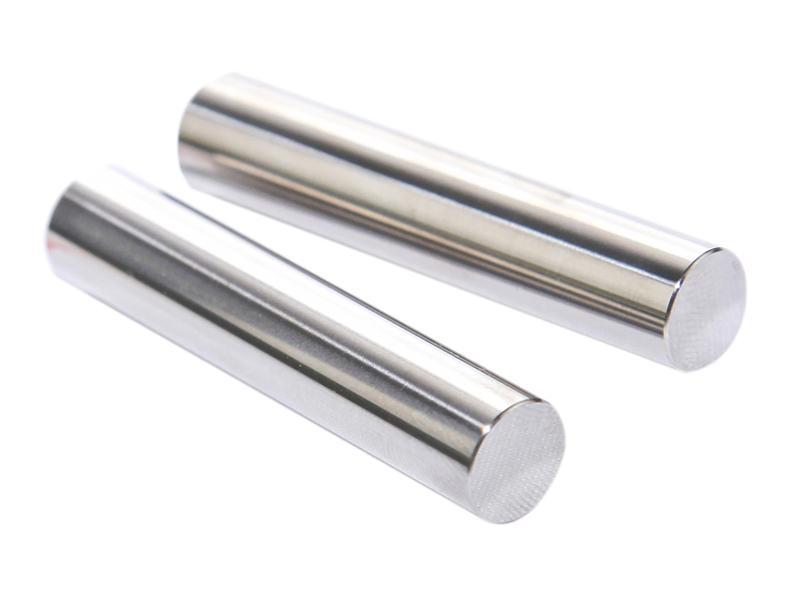

Установочные штифты служат для точной установки с определённым допуском до 0.001мм соединяемых деталей к инструментальной стали. Особый дизайн кромок позволяет легче производить установку.

Мы производим широкий спектр монтажных штифтов. Так же возможно производство особых штифтов по требованию клиента без добавочной стоимости. Обычно данный процесс занимает до 8 рабочих дней.

Характеристики
  • Высокая точность.
    Штифты нашей фирмы отвечают стандарту MISUMI. Минимальные размеры 0.1мм и минимальный допуск 0.001мм. Мы можем произвести штифты необходимых вам размеров по запросу.
  • Высокая жёсткость.
    Жёсткость материала нашей продукции достигает 58-60 HRC. По требованию мы можем произвести валы с любой необходимой вам жёсткостью и из любого из перечисленных материалов: керамика, нержавеющая сталь, вольфрамовая сталь,

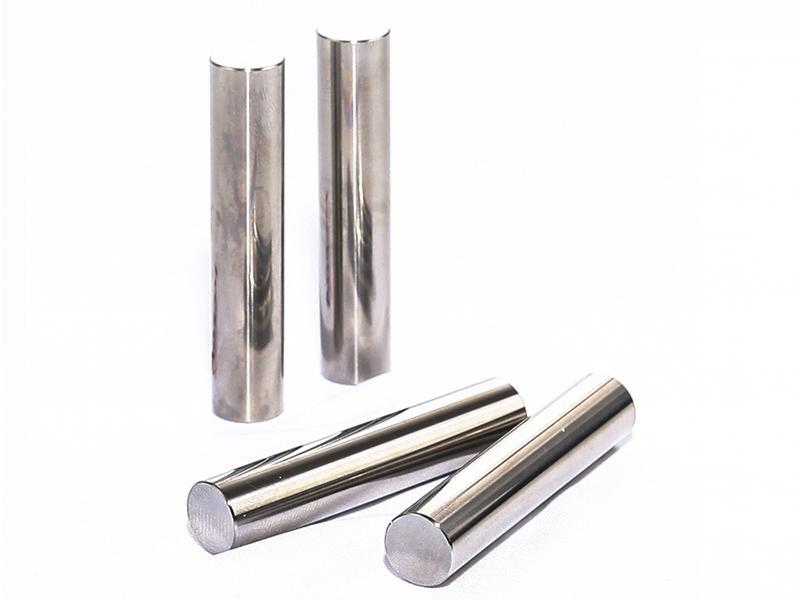

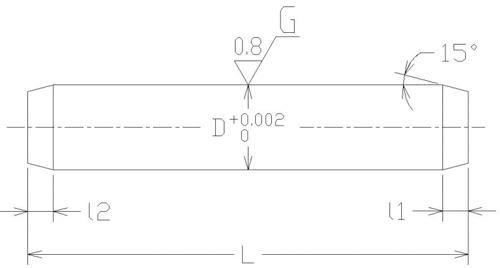

Цилиндрические установочные штифты MS
Штифты установочные
Модель Длина1 Длина
Тип Диаметр
MS 1.5 0.4 6 8 10
1.5 0.6 6 8 10
2 1.0 6 8 10 15 20
2.5 6 8 10 15 20 25 30
3 6 8 10 15 20 25 30 35 40
4 1.5 8 10 15 20 25 30 35 40 45 50
5 8 10 15 20 25 30 35 40 45 50
6 2.0 8 10 15 20 25 30 35 40 45 50 55 60
8 2.5 10 15 20 25 30 35 40 45 50 55 60 65 70 80
10 3.0 15 20 25 30 35 40 45 50 55 60 65 70 80
12 3.5 20 25 30 35 40 45 50 55 60 70 80
13 30 40 50 60 70 80

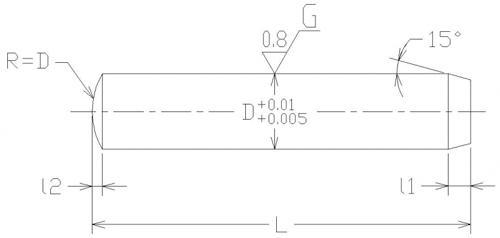

Штифты прецизионного типа MSV
Штифты установочные
Модель Длина1 Длина 2 Длина
Тип Диаметр
MSV 2 1.0 0.2 6 8 10
3 0.5 8 10 15 20 25 30
4 1.5 10 15 20 25 30
5 10 15 20 25 30
6 2.0 10 15 20 25 30
8 2.5 20 30 40
10 3.0 30 40 50 60

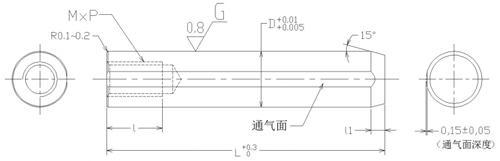

Штифты секционированные с одного конца (двухвинтовая резьба) MSTP
Штифты установочные
Модель Длина1 MxP Длина Диаметр Длина
Тип Диаметр
MSTP 5 1.5 3x0.5 6 +0.010 +0-005 10 15 20 25 30
6 2.0 4x0.7 8 10 15 20 25 30 35 40 50
8 5x0.8 15 20 25 30 35 40 45 50 60 70 80
10 2.5 6X1.0 10 15 20 25 30 35 40 45 50 60 70 80
12 20 30 40 50 60 70 80
13 8X1.25 15 40 50 60 70 80
16 3.0 40 50 60 70

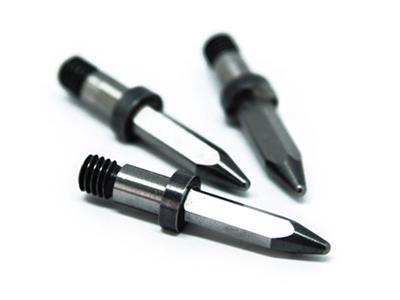

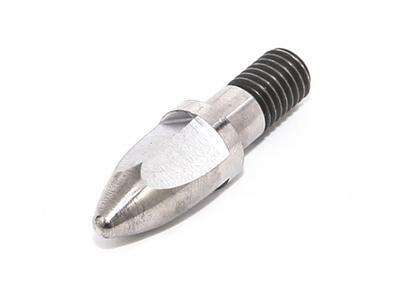

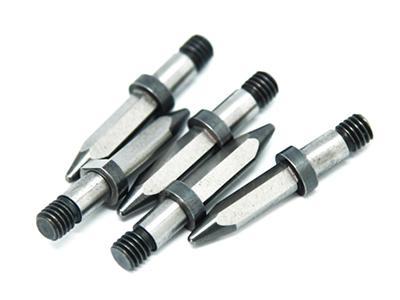

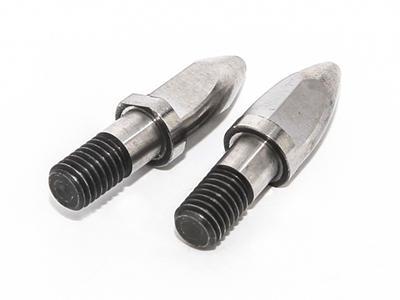

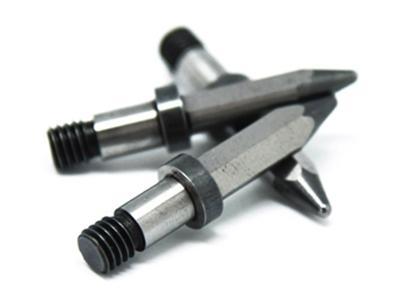

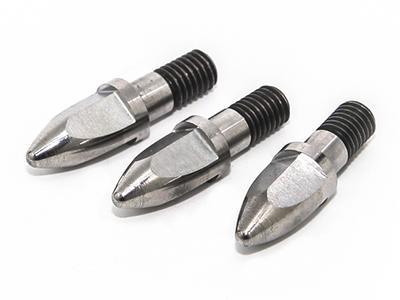

Штифты автокламп
Данный вид штифтов используется для соединения арматуры при сварке. Мы производим штифты автокламп двух видов – с призматическим пальцем и округлым пальцем. Для более точной информации обратитесь к изображениям 6-12.

  • Штифты установочные
  • Штифты установочные
  • Штифты установочные
  • Штифты установочные
  • Штифты установочные
  • Штифты установочные

Мы так же производим установочные штифты в ромбической или круглой форм. Жёсткость такой продукции 55HRC и возможно производство любых размеров. Вы можете обратиться к нам с любыми интересующими вас вопросами по ценам или нашей продукции.
